Firbase Cloud Messaging Http v1 api 를 사용하려면 Google API 대쉬보드에 API 사용을 등록해야 하는데 방법은 다음과 같다.

1. url 접속

https://console.developers.google.com/apis/dashboard

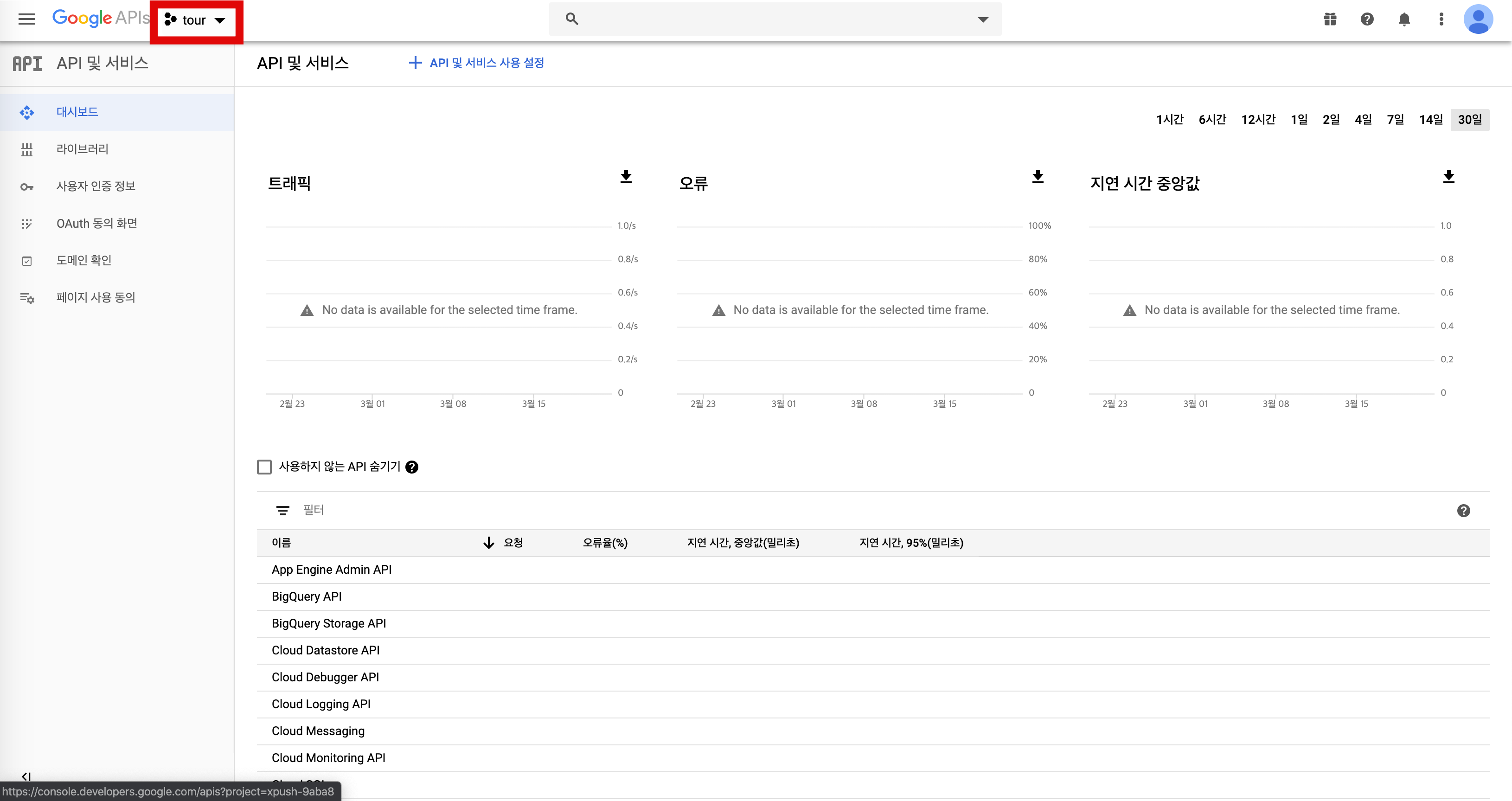

1. Firebase Console에서 생성한 프로젝트를 선택합니다.

2. Firebase Cloud messaging API를 검색합니다.

3. 사용설정을 선택합니다.

해당 글에서는 FCM 서버로 메시지를 전송하는 protocol에 대해서만 살펴볼 것이며,

SDK를 이용한 클라이언트 작업은 https://firebase.google.com/docs/cloud-messaging 에서 자세히 확인할 수 있다.

FCM Provider 에 대한 예제는 https://github.com/chulman/firebase-cloud-messaging 에 작성하였다.

Protocol

- 기본적으로 HTTP와 xmpp를 통해 메시지를 전송할 수 있다.

HTTP API

-  Http API로 메시지를 전송하는 포맷은 http api 와 http v1 api 2가지가 존재한다.

-  http v1 api를 사용하려면 google api 대쉬보드를 통해 등록해야 한다. (참조: Google API 대쉬보드에 FCM API 설정하기)

1. http api VS http v1 api

- http api는 가장 심플한 레거시 방식으로 오랫동안 많은 사람들이 써왔던 방식이다. 특정 url로 규격에 맞는 json 포맷을 통해 전송하기 만하면 된다.

- http v1 api는 http api를 보안한 api라고 생각하면 될 것 같다. 가장 크게 강조하는 2가지는 보안과 멀티 플랫폼이다.

   + (1) 보안 : http v1 api 는 oauth 방식을 통해 fcm 서버와 연결하고 인증한다. (때문에 좀 더 까다롭다..)

   + (2) 멀티 플랫폼 : 기존 http api를 통해 메시지를 전송할 때는 보내는 형식이 기기 중심적이었다. 여러 기기를 묶어서 공통된 메시지를 보낼 수 밖에 없었는데, 이를 보완하고 플랫폼 별(ios, android..) 다양한 메시지 내용과 포맷을 하나의 json 포맷으로 구성할 수 있고 때문에 한 번의 전송으로 여러 플랫폼에 메시지 전송이 가능하다.

(해당 fcm 블로그에서 자세한 사항을 확인할 수 있다.) - https://firebase.googleblog.com/2017/11/whats-new-with-fcm-customizing-messages.html

2. request header

- request option : 메시지를 전송 할 때는 POST 방식이어야 한다.

- url :

   + http api : https://fcm.googleapis.com/fcm/send

   + http v1 api: https://fcm.googleapis.com/v1/{parent=projects/*}/messages:send

- port : 주의할 점은 htps를 통한 연결이 때문에 443 포트에 대한 방화벽 정책이 허용되어야 한다.

- content type : application / json

- parameter :

      + http api : "authrization" :  key = "api 서버 키"

      + http v1 api: "authrization" :  bearer + "api 서버 키"

3. request body

- 메시지를 전송할 때 body에 json 형식의 payload를 보낼 수 있는데 format은 아래에서 확인할 수 있다.

   +  https://firebase.google.com/docs/cloud-messaging/concept-options?hl=ko

3.1 http api 요청 포맷 예

아래 포맷을 보면 특정 토큰(기기)에 notification이라는 메시지 형식을 통해 알림 형태를 지정하며, 커스텀 데이터를 추가해서 사용자가 메시지를 좀 더 다양하게 파악 할 수 있다.

{
  "message":{
    "token":"bk3RNwTe3H0:CI2k_HHwgIpoDKCIZvvDMExUdFQ3P1...",
    "notification":{
      "title":"Portugal vs. Denmark",
      "body":"great match!"
    },
    "data" : {
      "Nick" : "Mario",
      "Room" : "PortugalVSDenmark"
    }
  }
}

- 여러 토큰에 타겟해서 보낼 경우 registration_ids를 설정해서 보낼 수 있는데, 배열 갯수의 제한은 1000개 이다. 즉 한 번 전송시 1000개까지 밖에 전송할 수 없다.

{
  "message":{
    "notification":{
      "title":"Portugal vs. Denmark",
      "body":"great match!"
    },
    "data" : {
      "Nick" : "Mario",
      "Room" : "PortugalVSDenmark"
    },
    "registration_ids": ["bk3RNwTe3H0:CI2k_HHwgIpoDKCIZvvDMExUdFQ3P1...", ...]
  }
}

- 때문에 FCM에서는 TOPIC이라는 키를 활용해서 좀 더 많은 디바이스에 한번에 전송할 수 있는 방법을 제공한다.  다음과 같이 메시지를 전송하면 "NEWS"라는 토픽을 등록한 기기에 모두 전송한다.

{
  "message":{
    "topic" : "NEWS",
    "notification":{
      "title":"Portugal vs. Denmark",
      "body":"great match!"
    },
    "data" : {
      "Nick" : "Mario",
      "Room" : "PortugalVSDenmark"
    }
  }
}

3.2 http v1 api 요청 포맷 예

- 여러 플랫폼에 전송할 수 있는 형식을 사용할 수 있다.

{
  "message":{
    "topic":"subscriber-updates",
    "notification":{
      "body" : "This week's edition is now available.",
      "title" : "NewsMagazine.com",
    },
    "data" : {
      "volume" : "3.21.15",
      "contents" : "http://www.news-magazine.com/world-week/21659772"
    },
    "android":{
      "priority":"normal"
    },
    "apns":{
      "headers":{
        "apns-priority":"5"
      }
    },
    "webpush": {
      "headers": {
        "Urgency": "high"
      }
    }
  }
}

4. response header & Error Code

- 참조: https://firebase.google.com/docs/cloud-messaging/http-server-ref?hl=ko#error-codes

5. response body

- 마찬가지로 http api와 http v1 api의 response body는 다르다.

5.1  response body

- 전송 시 registration_ids 키값 에 5개의 기기를 포함했을 때, body 다음과 같은 형식이 될 것이고 5기기의 결과 값이 result 배열에 포함된다.

- http v1 api로 전송시 성공한다면 다음과 같은 형식으로 응답을 내 뱉는다.

{"name": "projects/{project-name}/messages/2280331808525169080"}

- 가장 큰 문제점은 에러가 발생했을 때 처리 부분인데, 에러코드가 너무 빈약하다는 점이다. 자세하게 확인하려면 admin sdk를 통해 따로 요청하는 등 방법이 존재하는데 이에 따른 비용이 더 생길 우려가 있다.

구조

개인적으로 Firebase 레퍼런스는 굉장히 친절하고 쉬운편이라고 생각해서 사이트를 조금만 참조해도 누구나 쉽게 이해할 수 있다고 생각하며, 개인적인 의견만 코멘트해 본다.

(1) : GUI 나 HTTP/XMPP 프로토콜을 사용할 수 있는 환경이라면 어디서든 메시지를 전송할 수 있다. 파이어베이스 sdk 라이브러리를 사용할 수 있는 환경은 https://firebase.google.com/docs/libraries에서 확인 가능하다.

(2) : 클라이언트에게 메시지 전송을 하려면 FCM 백엔드 서버에 클라이언트 정보를 같이 전달해줘야 하는데 토픽과 instance가 필요하다.

여기서 토픽은 클라이언트 정보를 묶는 topic (pub/sub 모델에서 자주 등장하는 topic 으로 생각해도 좋다) 을 전달해주거나 고유한 token(device 정보를 알 수 있는 uuid 값)을 함께 전달해야 한다.

(3) : FCM 백엔드 서버는 데이터를(json 혹은 xml) 분석하고 플랫폼에 맞게 전송 서버를 타겟할 것이다;.

(4) : 전송했던 타겟 정보와 일치한 클라이언트는 메시지를 수신한다.

LifeCycle

위의 플로우로 메시지를 전송하려면 반드시 선행해야하는 작업이 있는데, 당연하겠지만 메시지를 수신할 클라이언트는 자신의 정보를 FCM 서버에 등록해야 한다는 점이다. 순서는 다음과 같다.

1. 클라이언트는 자신의 정보( 토픽, 인스턴스) 를 FCM 백엔드 서버에 등록해야 한다.

2. 메시지를 전송할 주체 (3rd-parry 서버 혹은 모바일) 는 등록된 정보를 획득해야 하며, 해당 정보로 다운스트림 메시지를 전송한다.

Firebase

파이어베이스(Firebase)는 2011년 파이어베이스(Firebase, Inc)사가 개발하고 2014년 구글 인수된 모바일 및 웹 애플리케이션개발 플랫폼이다.

Firebase Cloud Messaging

Firebase 클라우드 메시징(FCM)은 무료로 메시지를 안정적으로 전송할 수 있는 교차 플랫폼 메시징 솔루션

구글에서는 GCM이라는 독자적인 플랫폼이 존재했었는데, 파이어베이스를 인수한 이후 GCM을 고도하여 FCM에 집중해오고 있다.

GCM은 2019년 5월 서비스 지원을 중단하게 되었다. 때문에 대부분 Push 솔루션을 구현한 회사들에서는 FCM으로 마이그레이션 작업을 준비했을 것이며 나 또한 그러했다.

(서비스 중단에 따라 반드시 변경해야 될 작업은 https://developers.google.com/cloud-messaging에서 확인해 볼 수 있다.)

그래서 어떻게 동작할까?

출처:https://firebase.google.com/docs/cloud-messaging/images/messaging-overview.png

다시 정리하면 FCM은 메시지 전송 플랫폼이다. 위 그림은 FCM이 어떻게 메시지를 클라이언트에게 전송하는지 모든 걸 나타낸다.

flow

(1) Firebase Console GUI 에서 메시지를 전송

(2) 3rd-party-server 혹은 모바일 클라이언트 에서 http 혹은 xmpp 프로토콜을 통해 메시지를 전송

      - firebase는 손쉽게 메시지를 전송하도록 library를 제공한다.

(3) firebase 서버에서는 특정 기기로 메시지 전송 요청을 받으면 장치(ios, android, web)으로 알림을 전송

(4) 클라이언트는 메시지 수신

정리

- FCM을 사용함으로써 얻는 장점은 간단하다. cloud 서비스를 이용함으로써 서버리스 아키텍쳐를 구성하고 메모리나 CPU의 오버헤드, 트래픽, 서버 등 관리포인트가 크게 줄어들기 때문에 비용을 크게 감소시킬 수 있다. 특히 FCM은 완전히 무료다.  (물론 완전히 관리하지 않아도 된다는 말은 아니다.. 사용자 관리, 토픽 등.. 여러가지 있다.. )
